Trieur rotatif CR464

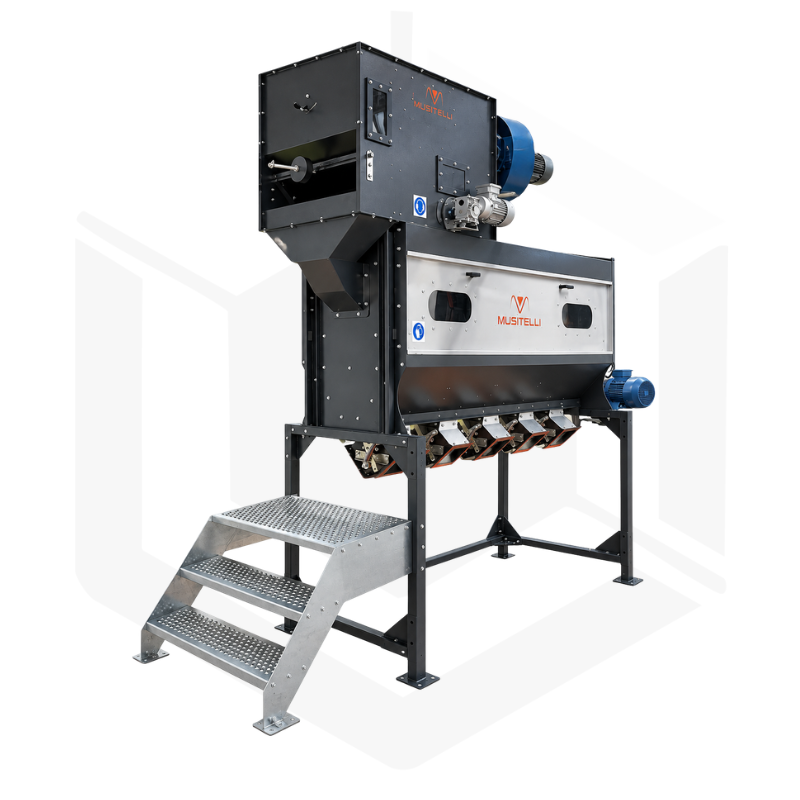

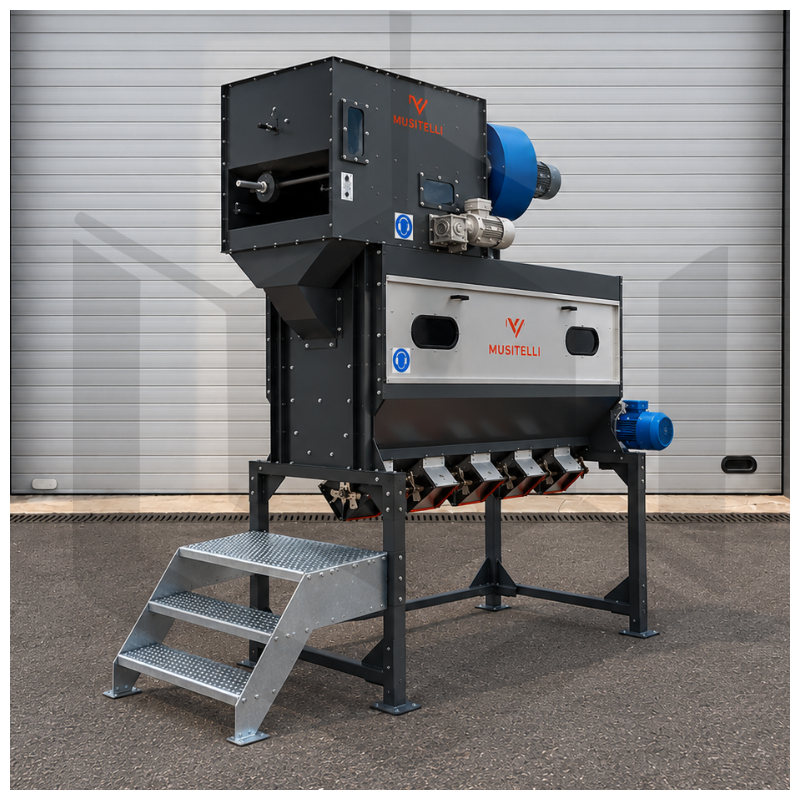

Le trieur rotatif ECR 464 de MUSITELLI est un équipement de nettoyage et de calibrage du grain combinant un épurateur E460 et un crible rotatif CR464 à 4 grilles.

Cette association permet d’effectuer un premier nettoyage du produit par aspiration, puis de réaliser un tri mécanique selon la dimension des grains grâce aux différentes grilles du cylindre rotatif.

Conçu pour le traitement des céréales et semences, le ECR 464 permet ainsi de séparer les poussières, éléments légers, mi-lourds et fractions de différentes granulométries afin d’obtenir un produit plus propre et homogène.

Le trieur ECR 464 se distingue notamment par :

• Une combinaison de nettoyage par aspiration et de calibrage mécanique au sein d’un même équipement.
• Une colonne d’aspiration de grande hauteur permettant une séparation efficace des éléments légers.
• Un caisson de détente de grande dimension destiné à séparer les particules mi-lourdes des éléments légers.
• Un crible rotatif équipé de 4 grilles interchangeables, dont les perforations peuvent être adaptées au produit traité.
• Un système de dégommage par rouleaux limitant l’obstruction des perforations.
• Une mise en dépression du crible réglable afin d’adapter le fonctionnement aux caractéristiques du produit.





Avantages du trieur ECR 464

• Nettoyage complet du grain grâce à l'association de l’aspiration et du criblage rotatif.
• Séparation efficace des poussières, déchets légers, éléments mi-lourds et grains hors calibre.
• Calibrage précis grâce aux quatre grilles installées sur le cylindre rotatif.

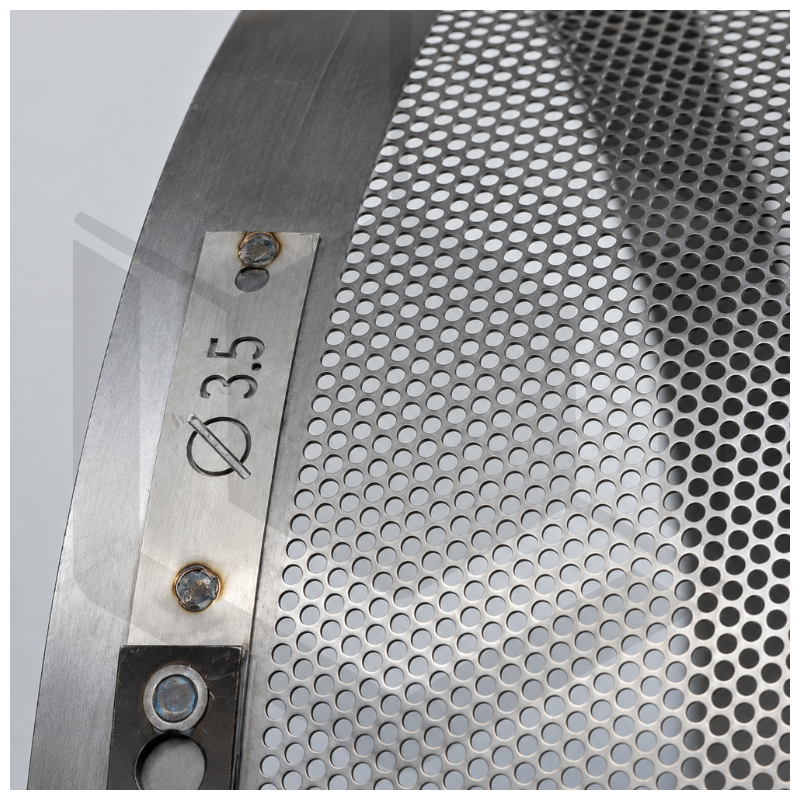

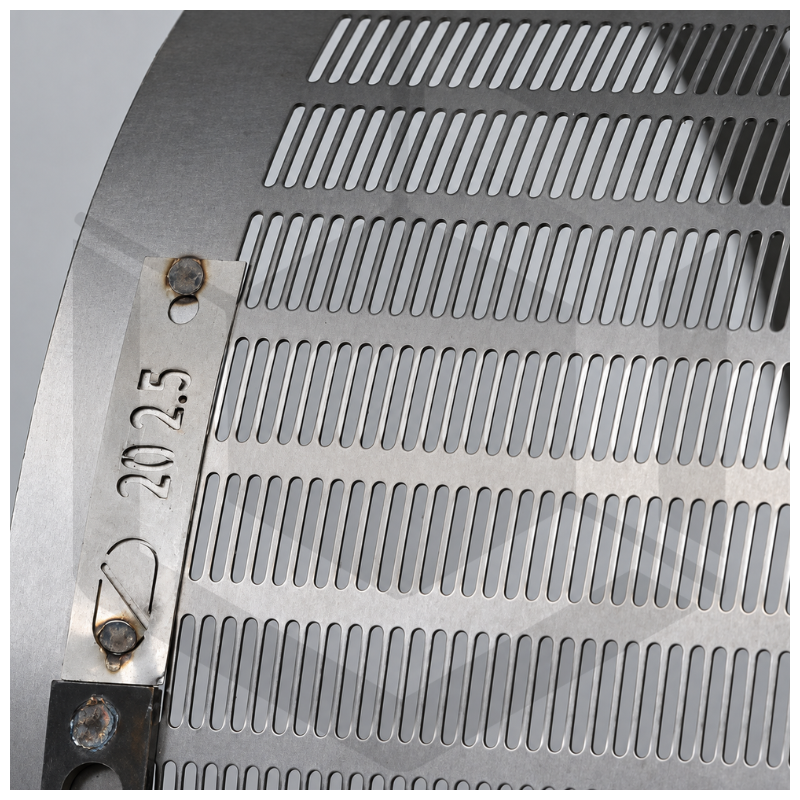

• Possibilité d’adapter les perforations des grilles en fonction de la culture ou du niveau de tri recherché.
• Système de dégommage par rouleaux contribuant à maintenir les grilles propres pendant le fonctionnement.
• Grilles équipées d’attaches rapides, facilitant leur remplacement et les opérations de maintenance.
• Structure démontable facilitant l’accès aux différents organes de la machine.
• Possibilité d’ajouter un cyclone galvanisé avec tuyauterie pour la gestion des poussières.
• Possibilité d’ajouter un bâti ensacheur pour faciliter la récupération des différentes fractions triées.





Principe de fonctionnement

1. Le grain est introduit dans la trémie de réception de l’épurateur E460, équipée d’une trappe permettant de recentrer le flux de produit.
2. Le grain traverse ensuite la colonne d’aspiration, dans laquelle le flux d’air entraîne les poussières et les éléments les plus légers.
3. Le produit passe ensuite dans un caisson de détente, permettant de différencier les éléments mi-lourds des déchets légers. Les fractions mi-lourdes sont évacuées par une vis dédiée entraînée par un motoréducteur.
4. Après cette première phase de nettoyage, le grain rejoint le crible rotatif CR464.

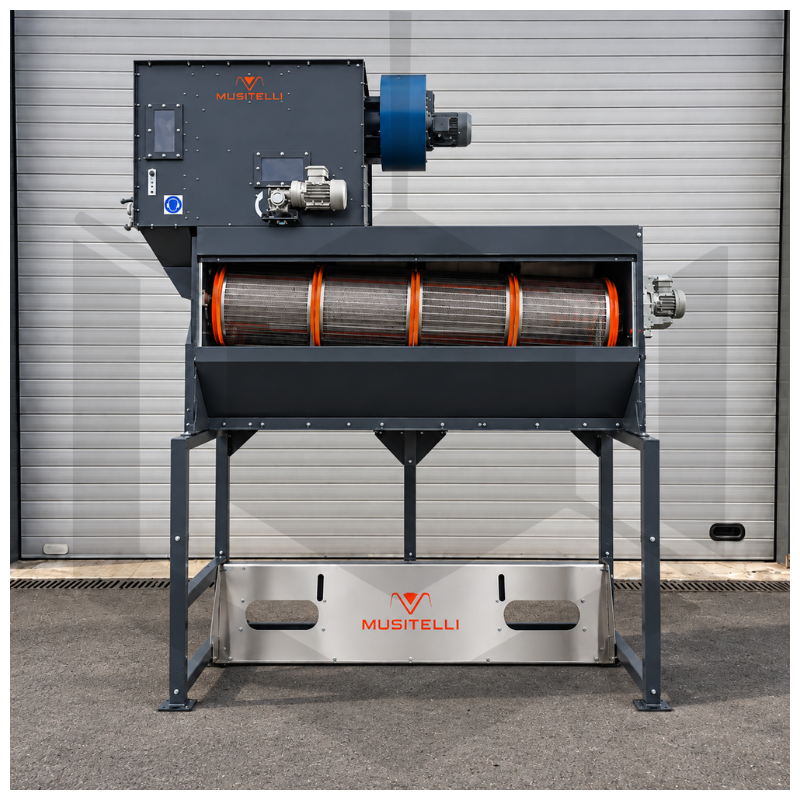

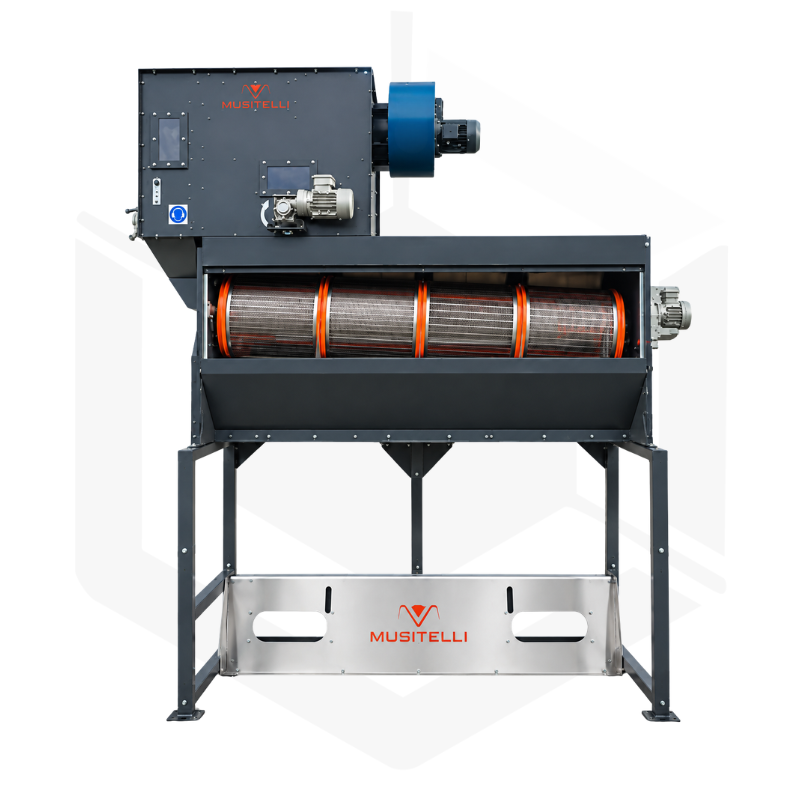

5. Le cylindre rotatif comporte quatre grilles successives. En fonction du diamètre ou de la forme des perforations choisies, les grains et impuretés sont séparés progressivement selon leur taille.

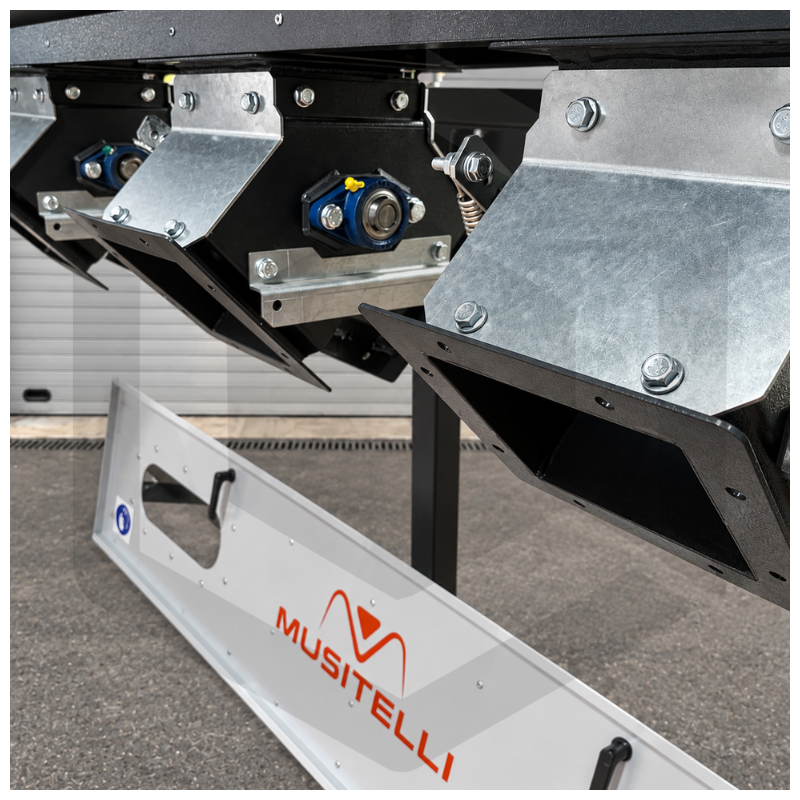

6. Chaque grille dispose de sa propre trémie de sortie, permettant de récupérer séparément les différentes fractions obtenues.
7. Un système de lames étaleuses et pelleteuses, associé à des spires de queue, assure la progression régulière du produit à l’intérieur du cylindre.
8. Le système de dégommage par rouleaux contribue à maintenir les perforations dégagées pendant le travail.

Caractéristiques techniques

Épurateur E460

• Puissance motoréducteur de vis : 0,25 kW
• Alimentation : 230/400 V
• Ventilateur : débit de 3 075 m³/h
• Puissance motorisation principale : 1,1 kW

Crible rotatif CR464

• Nombre de grilles : 4
• Diamètre du crible : Ø 460 mm
• Puissance motorisation : 0,37 kW
• Alimentation : 230/400 V





Options disponibles

• Cyclone galvanisé Ø 630 mm
• Lot de tuyauterie
• Jeu additionnel de grilles
• Bâti ensacheur
