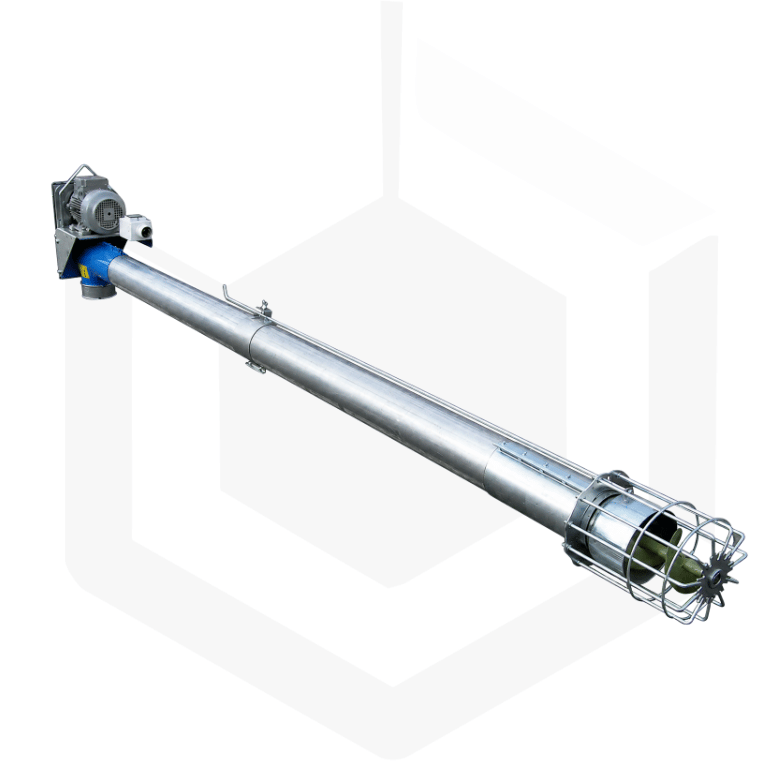

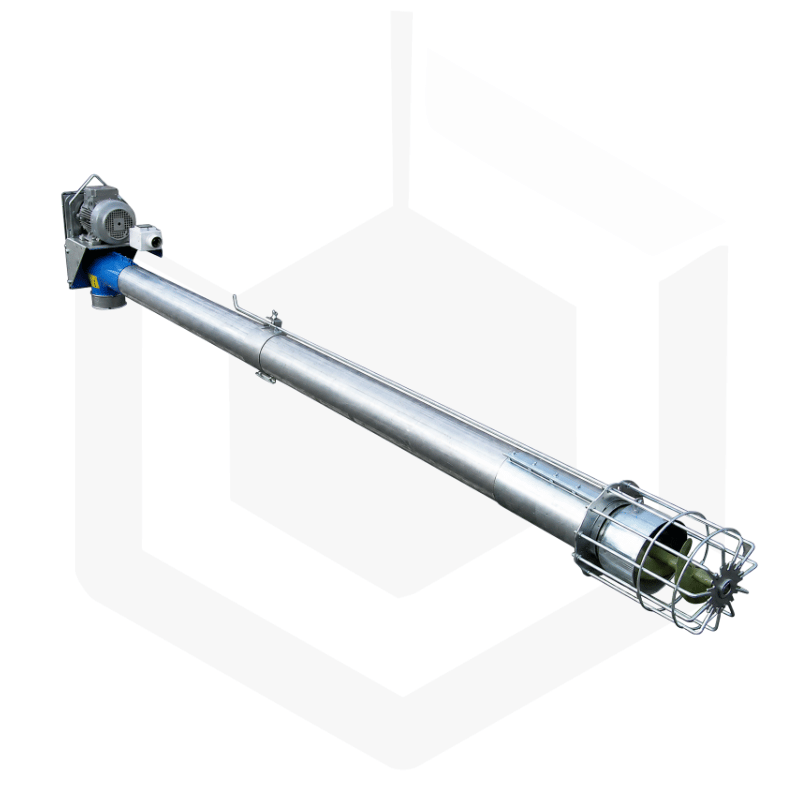

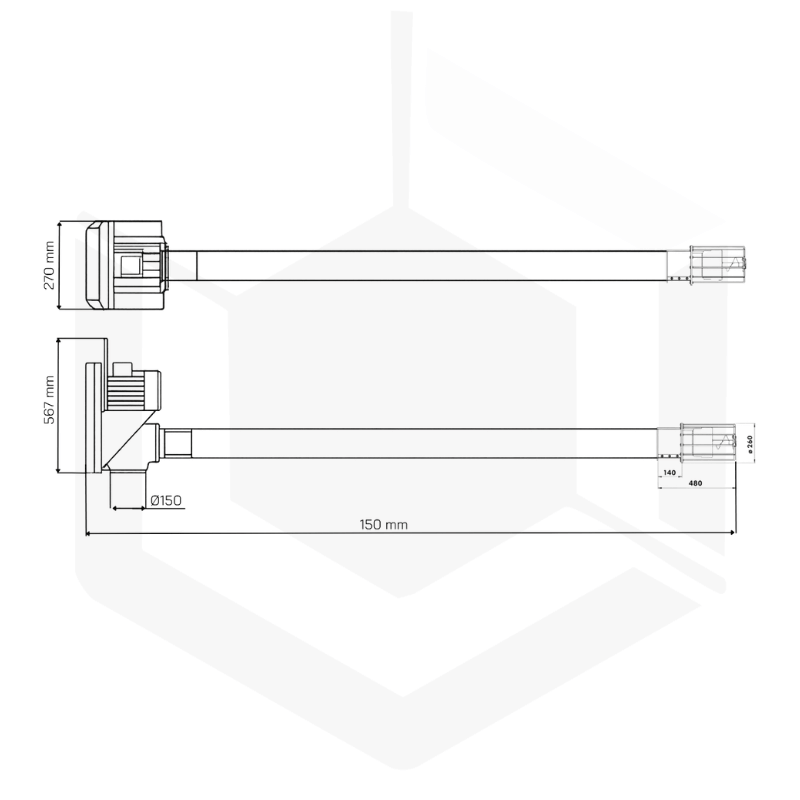

Vis à grains fixe acier Ø152

La vis à grains fixe VGF Ø152, également appelée vis de transport à grain ou convoyeur à vis, est une solution de manutention performante conçue pour le transport des céréales, graines, aliments, farines et granulés. Elle permet de déplacer efficacement les produits en vrac entre les installations de stockage, de triage, de séchage ou de transformation, tout en limitant les pertes et les émissions de poussière.

Simple à installer et particulièrement robuste, la vis à grains fixe VGF152 trouve naturellement sa place dans les exploitations agricoles, les organismes stockeurs et les ateliers de transformation. Son fonctionnement repose sur une spire rotative intégrée dans un tuyau galvanisé de diamètre 152 mm, assurant un transfert régulier et respectueux de la qualité des produits.

Fabriquée avec des composants résistants et conçue pour une utilisation durable, la vis à grains fixe VGF Ø152 se distingue par :

• Un tuyau de transport galvanisé de haute résistance.
• Une vis de diamètre 152 mm offrant une capacité de transport élevée.
• Un moteur électrique de 1 500 tr/min – 400 V.
• Une transmission par courroie fiable, robuste et nécessitant peu d’entretien.
• Une vitesse de rotation optimisée pour préserver la qualité des grains.
• Un réglage intégré de l’entrée d’air permettant d’optimiser le débit.
• Une sortie de produit de diamètre 150 mm avec support de suspension.
• Une capacité pouvant atteindre 40 t/h, selon l’inclinaison et le produit transporté.
• Une installation simple et rapide sur différents équipements agricoles.
• Un transport limitant les émissions de poussière et les risques de détérioration des produits.

Sa conception robuste, son débit élevé et sa simplicité d’utilisation en font une solution idéale pour la manutention des céréales, des semences, des aliments, des farines et des granulés au sein des installations agricoles.

Avantages de la vis à grains fixe VGF Ø152

• Transport régulier et efficace des produits en vrac.
• Convient aux céréales, graines, aliments, farines et granulés.
• Débit élevé pouvant atteindre 40 tonnes par heure à l’horizontale.
• Transport doux permettant de préserver la qualité des grains.
• Limitation des pertes de produits pendant la manutention.
• Réduction des émissions de poussière dans les installations.
• Tuyau galvanisé offrant une excellente résistance à l’usure.
• Transmission par courroie fiable et robuste.
• Système d’entraînement nécessitant peu d’entretien.
• Réglage de l’entrée d’air pour adapter et optimiser le débit.
• Plusieurs longueurs disponibles, de 2,5 à 12,5 mètres.
• Utilisation possible selon différents angles d’inclinaison.
• Installation adaptée aux unités de stockage, de triage, de séchage et de transformation.
• Garantie de 1 an.

Principe de fonctionnement

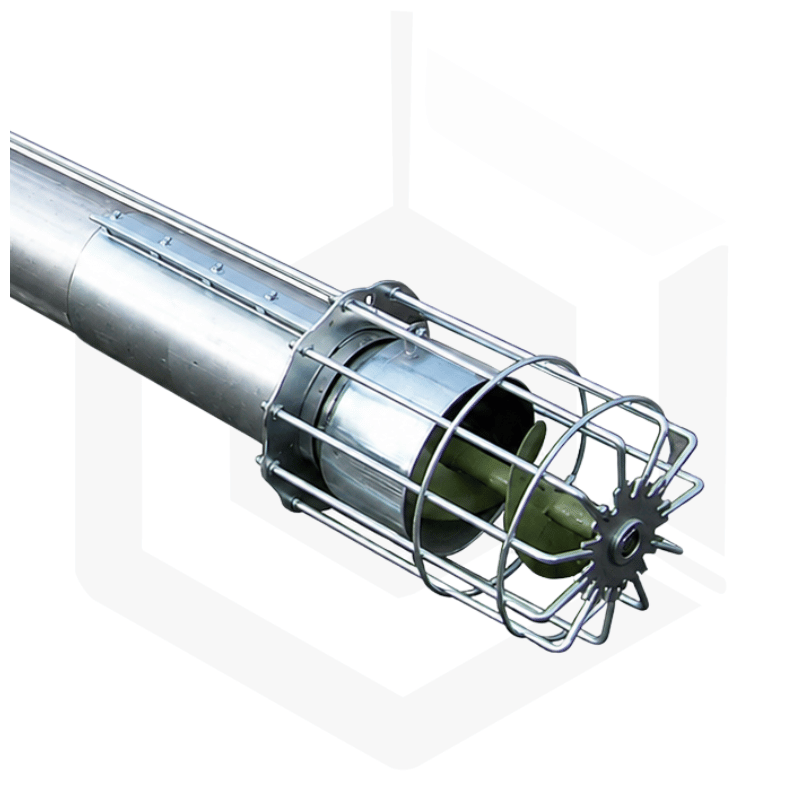

1. La vis à grains fixe VGF Ø152 est composée d’une spire métallique en rotation à l’intérieur d’un tuyau de transport galvanisé. Le produit est introduit par la queue à cage située à l’extrémité de la vis.

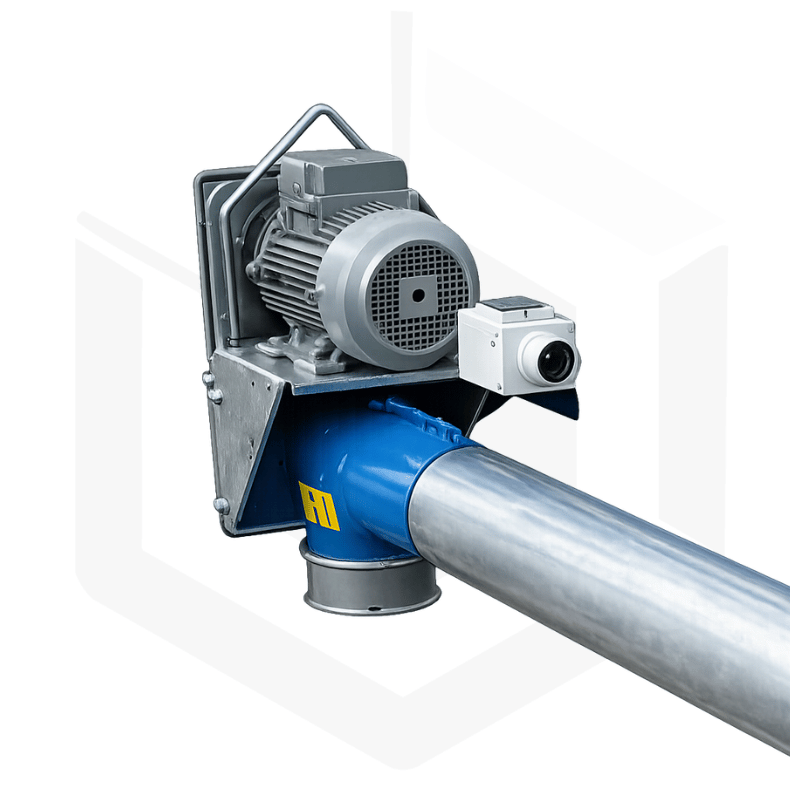

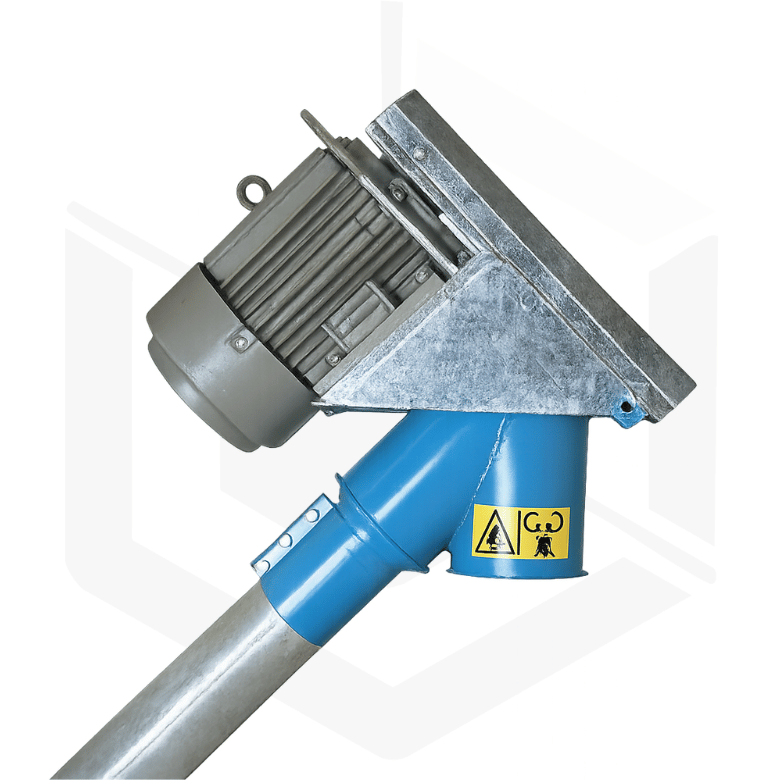

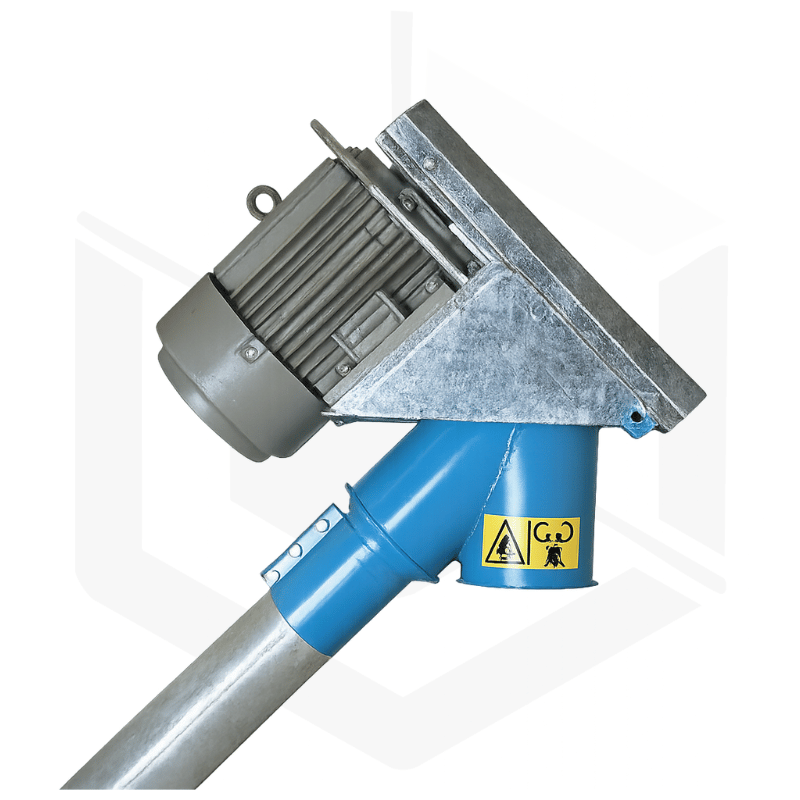

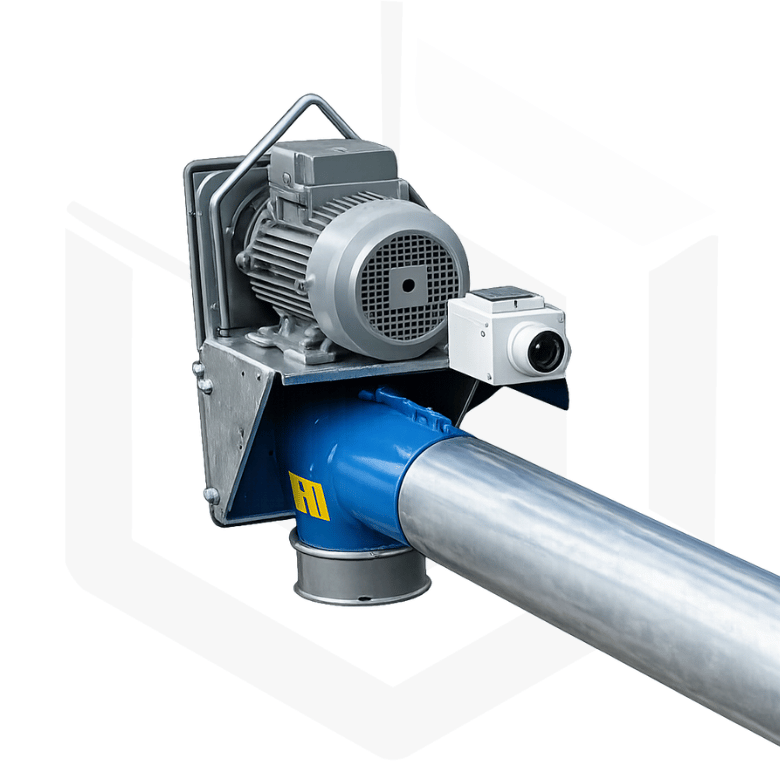

2. Le moteur électrique entraîne la spire par l’intermédiaire d’une transmission par courroie. La rotation de la spire fait progresser régulièrement les céréales, graines ou granulés à l’intérieur du tuyau.
3. La vitesse de rotation, d’environ 604 tr/min, est optimisée afin d’assurer un débit élevé tout en limitant les chocs et les risques de détérioration du produit.
4. Le grain est ensuite évacué par une sortie de diamètre 150 mm, pouvant être raccordée à une installation de stockage, un nettoyeur, un séchoir, une trémie ou un autre équipement de manutention.
5. Le réglage intégré de l’entrée d’air permet d’adapter l’alimentation de la vis et d’optimiser le débit selon le produit transporté et l’angle d’inclinaison.

Résultat : un transport continu, régulier et performant des produits en vrac, avec un débit pouvant atteindre 40 t/h, tout en préservant la qualité des grains et en limitant les émissions de poussière.

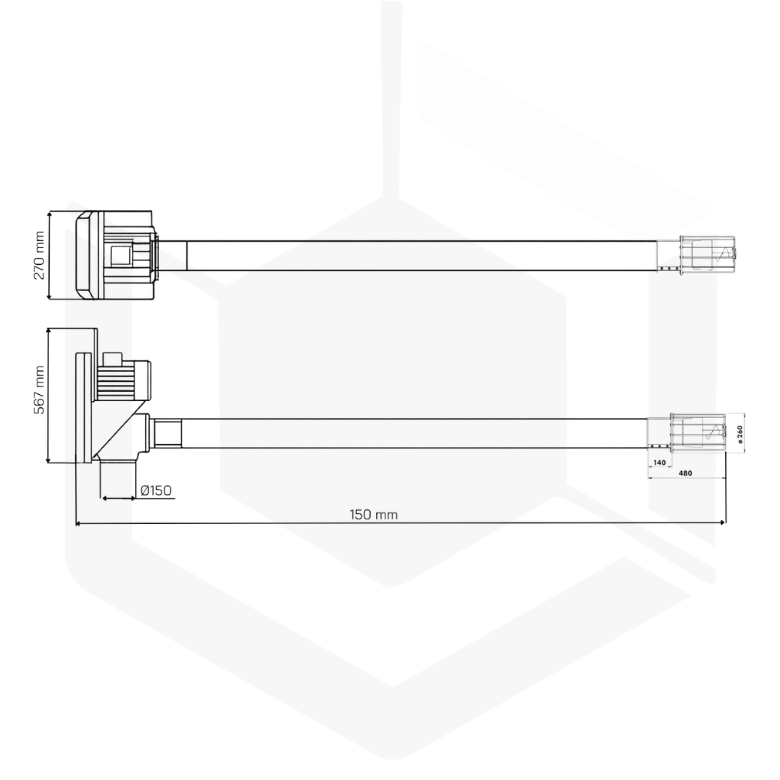

Caractéristiques techniques

• Diamètre de la vis : 152 mm
• Matière du tuyau : acier galvanisé haute résistance
• Vitesse de rotation de la vis : environ 604 tr/min
• Motorisation : moteur électrique 1 500 tr/min – 400 V
• Puissance moteur : de 3 à 5,5 kW
• Transmission : par courroie
• Sortie de produit : Ø150 mm avec support de suspension
• Longueurs disponibles : de 2,5 à 12,5 m
• Réglage : régulation intégrée de l’entrée d’air
• Équipements électriques : disjoncteur-protecteur, prise de courant et interrupteur de commande avec fixation
• Démarreur étoile-triangle : fourni à partir de 5,5 kW



  Angle d'inclinaison	0°	30°	45°	60°	90°
  Débit (t/h)	40	30	25	20	6




  Conditions de calcul du débit : grain d’une densité de 780 kg/m³ à 14 % d’humidité
